УСПД (маршрутизатор) RTR512.10-6L/EY

Номинальное напряжение (В): 180 – 440
Вес (кг): 1/1,5
Габариты (мм): 184 х 278 х 78,5
Производитель: Россия
Единица измерения: шт.
Цена: Цена по запросу
Количество:
КУПИТЬ в 1 клик Получить подробный прайс

УСПД RTR512 (прежнее название маршрутизатор) является важной составляющей частью АИИС "Матрица" и обеспечивает обмен информацией между Центром сбора данных и приборами учета электроэнергии, а также другим оборудованием. Обмен со счетчиками электрической энергии серии 5 и 7 Lite, удаленными дисплеями RUD 512, а также дополнительным оборудованием осуществляется по каналу PLC с использованием модуляции FSK. Для обмена информацией с Центром УСПД RTR512 может использовать следующие каналы связи:

  • GSM;
  • GPRS;
  • Ethernet;
  • CM-Bus.

 Помимо транзита данных УСПД выполняют следующие функции:

  • Синхронизация времени в сети АИИС Матрица;
  • Постоянный поиск и автоматическое определение всех устройств в сети 0,4 кВ;
  • Перенаправление потребительской информации со счетчиков на внешние дисплеи;
  • Хранение данных до момента передачи их в Центр, либо до истечения их времени жизни.

Как правило УСПД устанавливается в трансформаторной подстанции (1 УСПД — на 1 двухсекционную ТП). Если в ТП один силовой трансформатор — также устанавливается 1 УСПД. В отдельных случаях допускается установка RTR512 во ВРУ дома, в правлении СНТ, ТСЖ или в диспетчерском пункте предприятия.

УСПД RTR512 в процессе штатной работы постоянно посылает в сеть широковещательные кадры регистрации, на которые отвечают счётчики. Счётчики синхронизирует своё время с указанным в кадре временем и отвечает УСПД, сообщая ему свой номер а также готовые к передаче данные, если такие имеются.

Связь УСПД с удаленными счетчиками, вследствие длины и зашумленности линии 0,4 кВ, может оказаться невозможной. Такие счетчики напрямую «невидимы» для УСПД. В связи с этим обмен данными между УСПД и счетчиками организован по принципу многоуровневой адресации. Все устройства поддерживают функцию ретрансляции сигнала, которая осуществляется встроенными  LV-модемами.

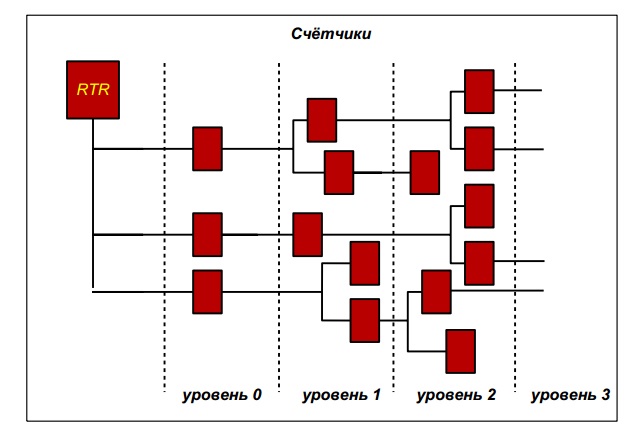

Уровни ретрансляции

Все счетчики в магистрали разделяются на уровни доступа. В нулевой уровень доступа входят счетчики, с которыми УСПД устанавливает связь напрямую, в первый уровень входят счетчики, связь с которыми УСПД поддерживает через счетчики нулевого уровня и так далее. Допускается не более семи уровней доступа. Максимальная длина участка ретрансляции составляет 350 м, соответственно длина всей линии не может превышать 350х7=2450 м.

Основной способ получения данных от счётчиков – автоматический, без предварительного запроса. Расписание автоматической передачи (типы данных и периодичность передачи) конфигурируется в счетчике. Данные могут быть получены также по оперативному запросу из Центра. Данные буферизируются в УСПД и могут сохраняться до двух суток в виде сетевой очереди. УСПД поддерживает передачу информации с 2500 устройств.

Технические характеристики УСПД

Напряжение питания 180 – 440 В
Частота напряжения питания 50 ± 2,5 Гц
Абсолютная суточная погрешность часов, не более 5 с
Потребляемая активная мощность 12 Вт
Потребляемая полная мощность 30 ВА
Рабочий диапазон температур от -40 до +70 °C
Средний срок службы, не менее 20 лет
Среднее время наработки на отказ (при вероятности отказа 0,8), не более 36 000 ч
Габаритные размеры 184 х 278 х 78,5 мм
Масса 1/1,5 кг

Параметры сигналов, передаваемых по LV-магистрали

Несущие частоты 43/49 кГц
Минимальная амплитуда входного сигнала, при Rн = 5 Ω 400 мкВ
Амплитуда выходного сигнала, при Rн = 5 Ω 1 В
Скорость приема/передачи 100 бит/с



Панель разъемов:

KolodkaRTR512
